在現代精密制造、質量控制和逆向工程等領域，產品的幾何精度是決定其性能、可靠性與互換性的生命線。傳統的接觸式測量或二維影像檢測已難以滿足日益復雜的曲面結構、微細特征及全尺寸數字化需求。正是在此背景下，3D尺寸測量技術應運而生，它如同一雙洞察入微的“智慧之眼”，能夠快速、精準地獲取物體表面完整的三維空間信息，為現代工業的質量驗證與流程優化提供了革命性的解決方案。
一、技術原理與核心方法解析
3D尺寸測量的本質，是獲取被測物體表面在三維空間中每個點的坐標（X, Y, Z），從而重構出具有真實尺寸的數字孿生模型。其技術路徑多樣，主要可分為接觸式與非接觸式兩大類，其中非接觸式因高效、無損的特點成為主流。
光學三角測量法：這是應用最廣的3D尺寸測量原理之一。系統通常由激光線或光柵投影裝置、高分辨率相機組成。當結構光投射到物體表面時，會因表面輪廓而發生形變。相機從另一角度捕獲此形變光條紋，通過精確的三角幾何計算，即可解算出表面各點的高度信息。該方法速度快、精度適中，非常適用于中短距離的在線檢測或輪廓掃描。
激光干涉與飛時法：對于大尺度、高精度的絕對距離測量，激光干涉技術占據主導。它利用激光波的相位變化來測量微小的位移，精度可達納米級。而激光雷達（LiDAR）采用的飛行時間法則通過計算激光脈沖發射與接收的時間差來測算距離，雖精度相對較低，但非常適合大范圍、遠距離的3D尺寸測量，如建筑測繪或自動駕駛環境感知。
計算機視覺與多目立體視覺：模仿人類雙目視覺，使用兩個或多個相機從不同角度拍攝物體，通過匹配特征點并計算視差，來恢復三維形狀。這種方法無需主動光源，依賴于環境光，在物體紋理豐富時效果顯著，是機器人導航、宏觀物體測量的重要手段。
二、系統構成與技術流程
一套完整的3D尺寸測量系統不僅僅是傳感器本身，而是一個集成的軟硬件解決方案。其工作流程通常遵循“數據采集-處理分析-報告輸出”的邏輯鏈。
數據采集硬件：核心是三維傳感器，如結構光掃描頭、激光掃描儀或高精度三維相機。它們被集成在固定支架、測量臂或自動化運動平臺上，以拓展測量范圍。穩定的環境（如溫度、振動控制）和精密的運動控制系統是保障3D尺寸測量重復精度的基石。
數據處理與分析軟件：這是系統的“大腦”。軟件將海量的三維點云數據（由成千上萬個空間點構成）進行濾波、對齊、拼接，最終生成高精度的三角網格面模型。隨后，軟件可將此三維模型與原始的CAD設計數模進行自動比對，生成全場的彩色偏差色譜圖，直觀顯示何處超差。同時，它也能直接在點云或模型上進行尺寸、形位公差（如平面度、圓柱度）的幾何量計算。

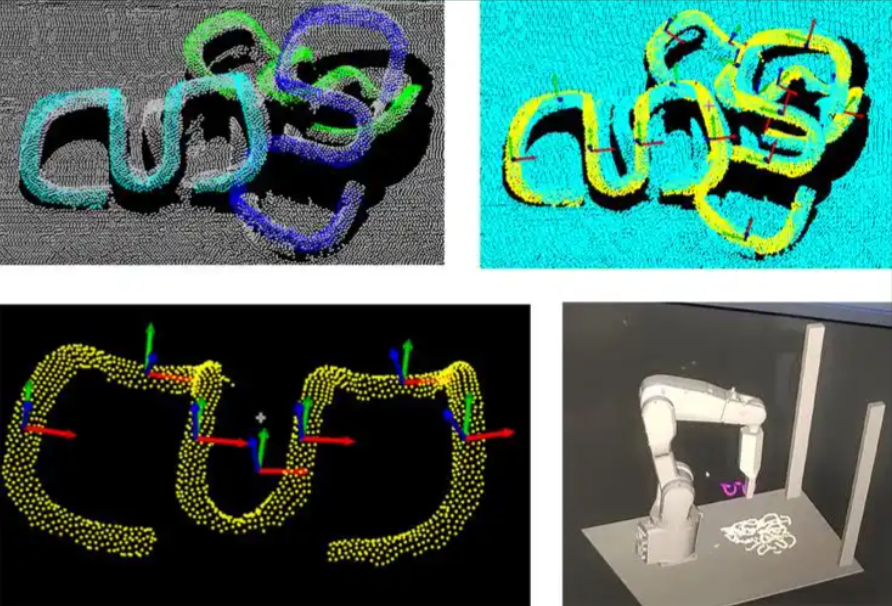

自動化與集成：在工業流水線上，3D尺寸測量系統常與機器人、轉臺集成，實現自動路徑規劃與批量檢測。測量結果可實時反饋至生產控制系統，形成“測量-分析-補償”的閉環，真正實現智能制造中的過程質量控制。
三、核心優勢與應用價值
3D尺寸測量技術的優勢在于其 “全面、快速、精確” 的數據獲取與分析能力。
從“抽樣”到“全檢”：傳統檢測只能針對有限的關鍵尺寸進行抽樣檢查，而3D尺寸測量可實現工件所有表面特征的100%檢測，有效避免不良品流出。
從“二維”到“三維”：它能夠測量復雜的自由曲面、隱蔽特征和微觀紋理，解決了二維影像無法測量深度信息的根本局限，在注塑件、壓鑄件、渦輪葉片等復雜零件的檢測中不可或缺。
從“事后”到“實時”：在線3D尺寸測量能實時監控生產狀態，及時發現加工趨勢性偏差，指導工藝參數調整，變被動檢驗為主動預防。
賦能設計與逆向：通過高精度掃描獲得的3D尺寸測量數據，可直接用于產品逆向工程設計、快速原型制造以及裝配間隙分析，加速產品開發周期。
四、發展趨勢與未來展望
未來，3D尺寸測量技術正朝著更高精度、更快速度、更強智能和更廣應用的方向發展。微觀尺度上，它與顯微技術結合，服務于MEMS和精密電子元件的納米級測量。宏觀尺度上，無人機載激光掃描系統可完成大型基礎設施的快速三維建模。人工智能與深度學習算法的引入，使得系統能夠自動識別缺陷類型、預測質量趨勢，測量過程將更加智能化。此外，便攜式、手持式3D尺寸測量設備的性能不斷提升，正將這種強大的檢測能力從實驗室帶入車間現場、戶外乃至日常生活。
結語
總而言之，3D尺寸測量已從一種前沿的檢測手段，演變為貫穿產品設計、制造、質檢全生命周期的核心使能技術。它不僅是評判產品質量的“尺規”，更是驅動工藝優化、實現數字化制造的“引擎”。隨著技術的持續演進與應用場景的不斷深化，3D尺寸測量必將為工業高質量發展與科技創新注入更為強大的精準動力。
