引言：精準定位的基石與固有局限

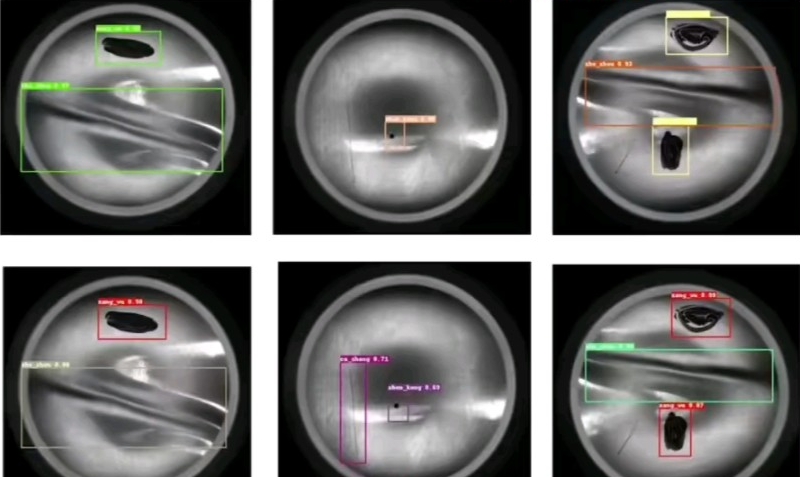

在現代工業自動化領域，2D視覺引導 已成為機器人、流水線實現“眼睛”和“大腦”功能的核心技術。它通過對平面圖像的分析，計算出目標物體的精確位置與角度，進而引導執行機構完成抓取、裝配、檢測等任務。其核心優勢在于速度快、成本低、易于實施。然而，當用戶對定位精度提出微米級或亞像素級的要求時，常常會遇到一個難以逾越的瓶頸：明明算法識別很準，為什么實際抓取還是存在微小偏差？答案往往深藏在兩個最為關鍵且相互關聯的環節中：標定（Calibration） 與 透視誤差（Perspective Error）。本文將對其進行深入解析，闡明其原理、影響及內在聯系。
第一部分：標定——建立圖像世界與現實世界的映射橋梁
2D視覺引導 的首要步驟，就是建立攝像機像素坐標系與機器人或運動平臺世界坐標系之間的數學轉換關系。這個過程就是 標定。沒有精確的標定，視覺系統就如同一個沒有刻度的尺子，看到的只是無序的像素點，無法翻譯成有物理意義的坐標。
1.1 標定的核心：相機模型與參數求解
通用的相機模型將三維世界點投影到二維圖像平面，主要包含兩類參數：
內參（Intrinsic Parameters）：描述相機自身的屬性，如焦距、圖像中心（主點）、鏡頭畸變（徑向畸變、切向畸變）。畸變會導致直線在圖像中變彎，是圖像層面最主要的誤差來源之一。
外參（Extrinsic Parameters）：描述相機在三維空間中的位置和朝向，即旋轉矩陣和平移向量。在2D視覺引導的典型應用中，我們通常假設目標物體在一個固定的平面上運動（即Z值不變），此時外參定義了該物理平面到圖像平面的單應性變換矩陣。
標定過程，就是通過拍攝一個已知高精度尺寸的標定板（如棋盤格），利用多個角點的圖像坐標和已知世界坐標，反解出相機的內外參數。
1.2 標定誤差的來源與分析
標定精度是整個2D視覺引導系統精度的基礎。其誤差主要源于：
標定板誤差：標定板本身的制造精度、刻線寬度、平面度不足，會直接“污染”輸入數據。
圖像采集誤差：拍攝標定板時，光照不均、反光、對焦模糊會導致角點提取的亞像素坐標不準確。鏡頭畸變越大，若標定板未能覆蓋整個視場邊緣，則邊緣區域的畸變校正效果會變差。
運動平臺誤差：如果采用“眼在手外”固定安裝，并移動標定板的方式進行標定，運動平臺本身的定位誤差會帶入外參計算。
模型擬合誤差：選擇的相機模型（是否考慮高階畸變）與真實鏡頭物理特性是否匹配，以及優化算法的收斂性，都會影響最終參數的質量。
一個不完美的標定，意味著從第一步起，圖像像素到世界坐標的映射關系就存在系統性的偏差。 這種偏差在整個視場內可能不均勻，導致中心區域精度高，邊緣區域精度急劇下降。
第二部分：透視誤差——2D視覺引導的“阿喀琉斯之踵”
即使我們擁有了一個近乎完美的標定，2D視覺引導 仍面臨一個由基本原理帶來的、幾乎無法徹底根除的誤差：透視誤差，也稱為高度誤差或視差誤差。
2.1 透視誤差的產生原理
2D視覺引導 的核心假設是：所有待定位目標都嚴格處于一個預設的、固定的工作平面上（即標定平面）。此時，相機成像遵循確定的單應性變換，平面內的XY坐標可以無歧義地從圖像中計算得出。
然而，現實情況是：
工件本身具有厚度。
來料可能存在高度方向的翹曲、彎曲或托盤支撐不一致。
即使是同一批次工件，其放置時也難免在Z軸方向有微小波動。
一旦目標物體脫離標定平面，哪怕僅有0.1mm的高度變化，其在圖像上的投影位置就會發生移動。這是因為相機成像是一個中心透視投影過程，物體在三維空間中的任何深度（Z值）變化，都會導致其圖像坐標（X, Y）發生變化。
2.2 數學解析與影響量化
從針孔相機模型可以清晰地推導出：[u, v]^T = (f / Z) * [X, Y]^T（簡化模型）。其中(u,v)為圖像坐標，(X,Y,Z)為世界坐標，f為焦距。
當物體從標定高度Z0變化到Z0 + ΔZ時，其圖像坐標會按比例(Z0 / (Z0+ΔZ))縮放。
這直接導致了一個關鍵問題：計算出的XY位置，并不是物體實際所在XY位置，而是其投影在標定平面上的“影子”位置。 這個“影子”與實際位置之間的偏差，就是透視誤差。
誤差大小與以下因素成正比：
高度偏差ΔZ：物體離標定平面越遠，誤差越大。
視場角/焦距：焦距越短（廣角鏡頭），視場角越大，同樣ΔZ引起的圖像偏移量越大。
物體在圖像中的位置：距離圖像中心越遠，透視誤差的矢量影響越顯著。
例如，一個在邊緣處、高度有0.5mm變化的工件，其視覺計算出的平面坐標可能輕松產生0.2mm以上的誤差，這對于精密裝配任務是不可接受的。
第三部分：標定誤差與透視誤差的耦合與應對思路
在實際系統中，這兩種誤差并非獨立存在，而是相互耦合、共同作用的。
標定不精會放大透視誤差：不準確的鏡頭畸變校正，會使高度變化引起的圖像偏移規律失真，讓透視誤差變得更加不可預測和非線性。
透視效應會影響標定：如果標定時標定板未嚴格垂直于光軸或自身不平，實際上是在對不同高度點進行采樣，這會給標定參數求解引入噪聲。
應對策略解析：
要提升2D視覺引導的整體精度，必須雙管齊下：
1.優化標定，逼近理論極限：
使用高精度標定板，并確保其清潔、平整。
在均勻、穩定的照明下，采集多幅覆蓋整個視場、不同姿態的標定板圖像。
采用合適的相機模型（如包含高階畸變的模型）進行標定，并在使用前進行標定驗證——即在視場不同位置放置標準量塊，檢驗其視覺測量值與實際值的殘差。
2.抑制或補償透視誤差：
機械約束：設計精密的定位夾具或托盤，嚴格控制工件高度波動范圍（ΔZ最小化）。這是最有效、最經濟的方法。
光學配置：盡可能使用長焦鏡頭（減小視場角），并讓相機光軸與工作平面垂直。這能從根本上減小透視效應的敏感度。
軟件補償（有限）：若工件高度變化有規律可循（如已知不同型號的厚度），可建立高度-偏移量的查找表進行粗略補償。但對于隨機高度變化無效。
技術升級：當工件高度變化無法控制且精度要求極高時，這就觸及了2D視覺引導的技術邊界。此時，必須考慮引入3D視覺引導，通過激光三角測量、結構光或雙目立體視覺直接獲取物體的三維信息，從根本上消除透視歧義。
結論：理解邊界，方能合理應用
標定是2D視覺引導系統得以運行的“啟動儀式”，其精度決定了系統潛力的上限；而透視誤差則是其基于二維投影原理所固有的“先天局限”，決定了其應用場景的邊界。
深入理解這兩大誤差源，不僅有助于工程師在系統集成時精益求精——通過嚴謹的標定流程和精密的機械設計，將2D視覺的效能發揮到極致；更能讓我們清醒地認識到：2D視覺引導并非萬能。在面對復雜三維空間定位、尤其是工件具有自由高度變化的場景時，理性評估透視誤差的影響，適時轉向更高級的視覺方案，才是實現穩定、高精度自動化的明智之道。知其然，更知其所以然，方能讓視覺技術真正成為賦能智能制造的火眼金睛。
