引言

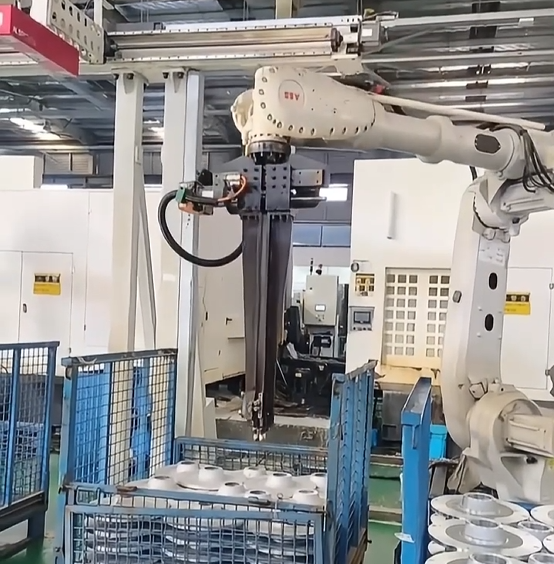

3D視覺引導技術正在深刻改變工業機器人的作業方式。通過三維感知，機器人能夠實時獲取工件的位姿信息，擺脫了傳統“示教再現”模式的束縛。
但在實際應用中，一個關鍵問題始終存在：視覺系統精準定位了工件，機器人卻無法準確抓取。這背后的核心癥結之一，便是機器人本體運動學模型誤差。
一、運動學模型誤差：從何而來？
機器人運動學模型是對真實物理系統的數學抽象，通常基于理想幾何參數建立。然而，實際機器人存在多種與理想模型的偏離。
1. 幾何參數誤差
來源：制造公差、裝配偏差、長期磨損
具體表現：連桿長度、關節偏移、扭角等參數的實際值與名義值不符
影響程度：這是機器人絕對定位精度低于重復定位精度的根本原因
2. 關節柔性誤差
來源：自重和外載荷作用下的彈性變形
具體表現：懸臂結構的關節臂會產生位姿偏差
關鍵特征：誤差隨機器人構型和負載變化，具有位姿依賴性
3. 減速機構誤差
來源：齒輪傳動間隙、諧波減速器的運動誤差
具體表現：關節角出現周期性或非線性偏差
后果：進一步加劇末端執行器的定位不確定度
二、誤差在3D視覺引導中如何傳遞？
理解誤差的傳遞路徑，是解決問題的前提。
2.1 視覺引導的信息流
工件點云 → 6D位姿估計 → 相機坐標系下的工件位姿
→ 手眼標定變換 → 機器人基坐標系下的工件位姿
→ 逆運動學解算 → 各關節運動指令
2.2 兩個層面的影響
靜態傳遞效應
視覺系統精確測量了工件位置
但機器人運動學模型存在參數偏差
結果：名義關節角對應的實際末端位姿與期望位姿產生偏離
本質：視覺引導的“手-眼-機器人”閉環系統失調
動態耦合特性
旋轉關節誤差在運動鏈中具有非線性放大效應
前三軸的微小角度偏差對末端誤差的貢獻度最為顯著
即使視覺提供亞毫米級定位，模型微小偏差也可能被放大為毫米級抓取誤差
三、如何解決？誤差辨識與補償策略
現代機器人精度提升技術主要采用“標定-補償”的技術路徑。
3.1 運動學參數辨識
原理：通過外部測量設備獲取機器人末端在不同構型下的實際位姿，反算運動學參數的真實值
常用設備：激光跟蹤儀等高精度測量設備
關鍵方法：
基于最小二乘或改進L-M算法求解誤差參數
改進的Denavit-Hartenberg方法
指數積公式
3.2 關節空間誤差補償
原理：將辨識出的運動學誤差等效轉換為各關節的角度補償量
優勢：不修改機器人控制器內部參數，兼顧精度改善與設備安全
適用場景：工業現場應用
3.3 模型-數據混合驅動
原理：將先驗運動學模型與數據驅動方法相結合
關鍵技術：通過多項式參數化關節運動誤差
優勢：在有限測量構型下實現對位姿依賴誤差的有效補償
四、精度協同：3D視覺與機器人的深度融合
3D視覺引導系統的最終精度，取決于視覺感知與機器人運動執行的協同優化。
視覺系統的角色
高精度測量（如結構光、飛掃激光技術）
為精確定位提供數據基礎
機器人系統的角色
運動學誤差校準
將視覺數據準確轉化為物理動作
系統集成視角
應建立包含以下要素的完整空間運動鏈誤差模型：
機器人本體
工件
工具
通過量化從視覺測量到機器人運動的全鏈路誤差傳遞關系，實現真正的“眼手協同”。
五、結語
3D視覺引導技術正推動工業機器人向更高精度、更高柔性方向演進。在這一進程中，機器人運動學模型誤差是不容忽視的關鍵因素。
通過深入解析誤差的來源與傳遞規律，結合先進的標定技術與誤差補償策略，可以有效彌合“視覺所見”與“機器人所為”之間的差距。這將為智能制造中的精密裝配、高精度上下料等應用提供可靠的技術支撐。
未來，隨著模型-數據混合驅動方法的成熟，機器人精度提升技術將向著更高效、更智能的方向持續發展。
